  • Moteur

    Moteur

    Une large gamme de moteurs électriques pour l'industrie avec un indice de protection allant de IP23 à IP55. Nombreuses variantes possibles :

    • Carcasse aluminium, fonte ou acier
    • 230/400Vac, 400/690Vac, 500Vac
    • 50Hz, 60Hz, 100Hz
    • B3, B14, B5, B34, B35, V1
    • Avec ou sans frein
GS Maintenance est distributeur des moteurs électriques MGM séries BA et BM et effectue leur suivi et entretien.
Au 1er juillet 2021, les moteurs MGM de série BA sont progressivement remplacés par la série BAX à la classe de rendement IE3, conformément aux normes Européennes en vigueur.
Les moteurs asynchrones MGM équipés d'un frein sont principalement utilisés pour les moteurs de translation, direction et levage sur les ponts roulants, car leur couple de freinage est important.
Les réparations sont réalisées dans nos ateliers à Vaux le Pénil avec les possibilités de réparations selon :
  • Rebobinage moteur
  • Rebobinage frein
  • Remplacement de la bobine de frein
  • Remplacement du disque de frein
  • Réglage de l'entrefer du frein et essais sous tension à vide

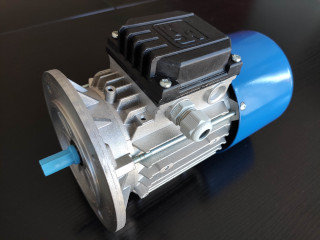

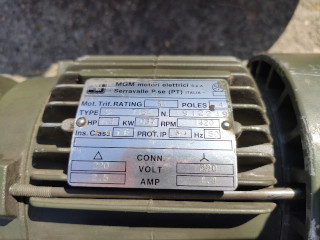

  • Moteur frein série BA MGM Logo moteur MGM Plaque moteur MGM CF
    Moteur frein MGM à bride B5- Logo

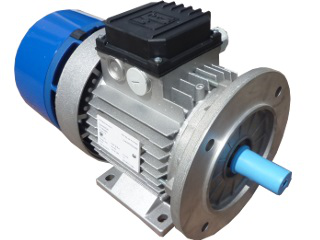

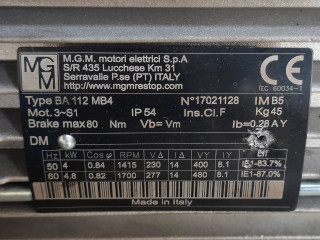

    Mgm-Moteur-02 Plaque signalétique moteur MGM Mgm-Moteur-03
    Moteur frein MGM pattes et bride - plaque signalétique

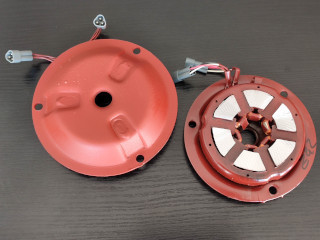

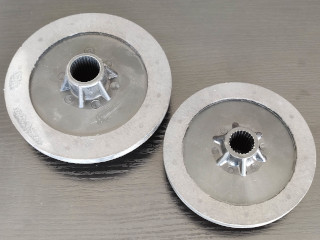

    Bobine de frein électro triphasé moteur MGM Réparation rebobinage bobinage moteur MGM Disque de frein garniture moteur MGM

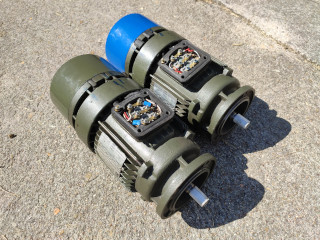

    Réparation moteur frein MGM

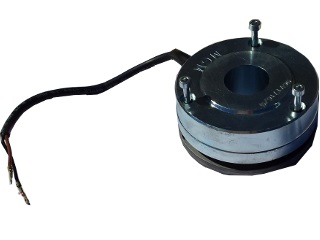

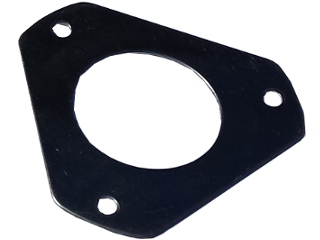

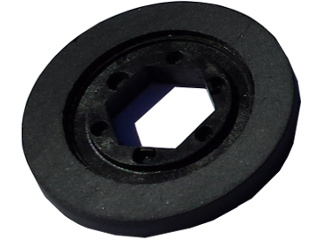

    Electro-frein-mgm-01 Electro-frein-mgm-02 Electro-frein-mgm-03
    Pièces détachées moteur frein MGM


    Les moteurs équipé d’un frein M.G.M. sont des moteurs asynchrones triphasés à structure fermée et dotés d’une ventilation externe. Le frein intervient en cas de coupure de l’alimentation et apporte non seulement une grande précision d’arrêt mais aussi la sécurité d’une intervention instantanée en cas d’interruption involontaire de l’alimentation (coupure de la distribution de l’énergie électrique, panne des installations, etc.).
    Le système de freinage M.G.M. assure un freinage puissant dans les deux sens de rotation du moteur, sans glissement axial de l’arbre.
    L’utilisation du moteur équipé d’un frein M.G.M. est donc particulièrement bien indiqué pour les appareils de levage et de translation, les machines de transfert, les outils, dans le secteur textile, dans les domaines de la céramique et de l’emballage ainsi que dans toutes les situations où la rapidité et la précision de l’arrêt permettent de réduire au minimum les temps morts dus à l’inertie, ou de fractionner le cycle de travail en des étapes exactement prédéfinies.
    Les moteurs M.G.M. ont été conçus et mis au point en tant que moteurs équipé d’un frein : le dimensionnement correct des divers composants, la précision des assemblages, la simplicité et la robustesse du système de freinage sont autant de facteurs qui concourent au haut niveau de fiabilité atteint par les moteurs équipé d’un frein M.G.M.
    Pour toute la gamme de produits de type B3 les pieds sont incorporés – et non pas ajoutés – dans la carcasse. Cette solution augmente la robustesse de la structure et se traduit par des effets très positifs pour le moteur autofreinant qui est soumis à d’importantes sollicitations pendant les phases de démarrage et d’arrêt.
    Le matériau de la surface de frottement n’a pas d’amiante et offre des performances optimales en termes de durée et de couple de freinage.  Les moteurs présentent un indice de protection IP54 et les matériaux isolants sont de classe F. Sur demande, le moteur peut avoir un indice de protection supérieur (IP55 ou IP56) et appartenir à la classe d’isolation H. Tous les moteurs M.G.M. sont prévus pour être alimentés par un inverseur.
    Sur demande, le moteur peut avoir un arbre monté en double saillie et être muni de dispositifs de détection de la vitesse (dynamos tachymétriques) ou avoir un arbre en position angulaire (encodeur).
    Les moteurs équipé d’un frein M.G.M. sont de deux séries différentes : BA ou BM.
    Série BA
    La série BA est constituée de moteurs asynchrones triphasés équipé d’un frein avec système de freinage alimenté en courant alternatif.
    Sur demande, le système de freinage peut être fourni avec l’alimentation en courant continu avec le redresseur logé à l’intérieur du boîtier de raccordement.
    Le redresseur est muni de dispositifs de protection contre les surtensions et contre les émissions en radiofréquence.
    Les moteurs de la série BA ont une hauteur d’axe comprise entre 71 mm et 315 mm. Tous les moteurs de la série BA sont équipés de série avec une vis de déblocage manuel du frein.


    Série BA


    - 2 Poles
    BA 71 A2BA 71 B2BA 80 A2BA 80 B2BA 90 SA2BA 90 LA2BA 100 LA2BA 112 MB2BA 112 MC2BA 132 SA2
    BA 132 SB2BA 132 MA2BA 132 MB2BA 160 MA2BA 160 MB2BA 160 LA2BA 180 LA2BA 200 LA2BA 200 LB2

    - 4 Poles

    BA 71 A4BA 71 B4BA 71 C4BA 71 D4BA 80 A4 BA 80 B4 BA 80 C4 BA 90 SA4 BA 90 LA4 BA 90 LB4
    BA 90 LC4 BA 100 LA4 BA 100 LB4 BA 112 MB4 BA 112 MC4BA 132 SB4 BA 132 MA4 BA 132 MB4 BA 132 MBX4 BA 160 MA4
    BA 160 MB4 BA 160 LA4 BA 180 LA4 BA 180 LB4 BA 200 LB4 BA 225 S4 BA 225 M4

    - 6 Poles

    BA 71 A6BA 71 B6BA 80 A6BA 80 B6BA 90 SA6 BA 90 LA6BA 90 LB6BA 100 LA6BA 100 LB6BA 112 MB6
    BA 132 SB6BA 132 MB6BA 160 LA6BA 160 LB6BA 180 LB6 BA 200 LA6BA 200 LB6BA 225 MB6


    - 8 Poles

    BA 71 A8BA 71 B8BA 80 A8BA 80 B8BA 90 SA8BA 90 LA8BA 90 LB8BA 100 LA8BA 100 LB8BA 112 MB8
    BA 132 SB8BA 132 MB8BA 160 MA8BA 160 MB8BA 160 LA8BA 180 LB8BA 200 LA8

    - 2/4 Poles

    BAD 71 A2/4BAD 71 B2/4BAD 80 A2/4BAD 80 B2/4BAD 90 SB2/4BAD 90 LA2/4BAD 90 LB2/4BAD 100 LA2/4BAD 100 LB2/4BAD 112 MB2/4
    BAD 132 SB2/4BAD 132 MA2/4BAD 132 MB2/4BAD 160 MA2/4BAD 160  MB2/4BAD 160 LA2/4BAD 180 LA2/4BAD 180 LB2/4BAD 200 LB2/4

    - 4/8 Poles

    BAD 71 A4/8BAD 71 B4/8BAD 71 C4/8BAD 80 A4/8BAD 80 B4/8BAD 90 SA4/8
    BAD 90 LA4/8BAD 100 LB4/8BAD 112 MB4/8BAD 132 SB4/8
    BAD 132 MA4/8BAD 132 MB4/8BAD 160 MB4/8BAD 160 LA4/8BAD 180 LA4/8BAD 180 LB4/8BAD 200 LA4/8BAD 200 LB4/8



    - 2/6 Poles

    BADA 71 B2/6BADA 71 C2/6BADA 80 A2/6
    BADA 80 B2/6
    BADA 90 SA2/6
    BADA 90 LA2/6BADA 90 LB2/6BADA 100 LA2/6BADA 100 LB2/6BADA 112 MB2/6
    BADA 132 SB2/6BADA 132 MA2/6BADA 132 MB2/6BADA 160 MB2/6BADA 160 LA2/6BADA 180 LB2/6

    - 2/8 Poles

    BADA 71 B2/8BADA 71 C2/8
    BADA 80 A2/8
    BADA 80 B2/8
    BADA 90 SB2/8
    BADA 90 LA2/8
    BADA 90 LB2/8
    BADA 100 LA2/8
    BADA 100 LB2/8
    BADA 112 MB2/8
    BADA 132 SB2/8BADA 160 MB2/8BADA 160 LA2/8
    BADA 180 LB2/8BADA 200 LB2/8

    - 4/6 Poles

    BADA 71 C4/6BADA 80 A4/6BADA 80 B4/6BADA 90 SA4/6BADA 90 LB4/6BADA 100 LA4/6BADA 100 LB4/6
    BADA 112 MB4/6
    BADA 132 SB4/6
    BADA 132 MA4/6
    BADA 132 MB4/6BADA 160 MB4/6
    BADA 160 LB4/6BADA 180 LB4/6

    - 4/12 Poles

    BADA 80 A4/12BADA 80 B4/12BADA 90 SA4/12BADA 90 LA4/12BADA 90 LB4/12
    BADA 100 LA4/12
    BADA 100 LB4/12
    BADA 112 MB4/12
    BADA 132 SA4/12
    BADA 132 MA4/12
    BADA 132 MB4/12
    BADA 160 MB4/12
    BADA 160 LB4/12


    - 2/12 Poles

    BADA 80 B2/12BADA 90 SB2/12BADA 90 LA2/12BADA 100 LB2/12BADA 112 MB2/12BADA 132 SB2/12
    BADA 132 MA2/12BADA 132 MB2/12BADA 160 MB2/12BADA 160 LA2/12BADA 180 LB2/12

    Moteur de levage

    -  4/16 Poles

    BAPKDA 132 MA4/16BAPKDA 132 MB4/16BAPKDA 160 MA4/16BAPKDA 160 MB4/16BAPKDA 160 LB4/16
    BAPKDA 180 LA4/16BAPKDA 200 LB4/16BAPKDA 225 S4/16BAPKDA 225 M4/16


    Série BM


    - 2 Poles

    BM 56 A2BM 56 B2BM 63 A2BM 63 B2BM 63 C2BM 71 A2BM 71 B2BM 71 C2BM 80 A2BM 80 B2
    BM 90 SA2BM 90 LA2BM 100 LA2BM 112 MB2BM 112 MC2BM 132 SA2BM 132 MA2BM 132 MB2BM 160 MA2BM 160 MB2
    BM 160 LA2

    - 4 Poles

    BM 56 A4BM 56 B4BM 56 C4BM 63 A4BM 63 B4BM 63 C4BM 63 D4BM 71 A4BM 71 B4BM 71 C4
    BM 71 D4BM 80 A4BM 80 B4BM 80 C4BM 90 SA4BM 90 LA4BM 90 LB4BM 90 LC4BM 100 LA4BM 100 LB4
    BM 112 MB4BM 112 MC4BM 132 SB4BM 132 MA4BM 132 MB4BM 132 MBX4BM 160 MA4BM 160 MB4BM 160 LA4

    - 6 Poles

    BM 56 B6BM 63 C6BM 63 D6BM 71 A6BM 71 B6BM 80 A6BM 80 B6BM 90 SA6BM 90 LA6BM 90 LB6
    BM 100 LA6BM 100 LB6BM 112 MB6BM 132 SB6BM 132 MA6BM 132 MB6BM 160 MB6BM 160 LA6BM 160 LB6

    - 8 Poles

    BM 63 D8BM 71 A8BM 71 B8BM 80 A8BM 80 B8BM 90 SA8BM 90 LA8BM 90 LB8
    BM 100 LA8BM 100 LB8BM 112 MB8BM 132 SB8BM 132 MB8BM 160 MA8BM 160MB8BM 160 LA8

    - 2/4 Poles

    BMD 63 B2/4BMD 63 C2/4BMD 71 A2/4BMD 71 B2/4BMD 80 A2/4BMD 80 B2/4BMD 90 SB2/4BMD 90 LA2/4BMD 90 LB2/4
    BMD 100 LA2/4BMD 100 LB2/4BMD 112 MB2/4BMD 132 SB2/4BMD 132 MA2/4BMD 132 MB2/4BMD 160 MA2/4BMD 160 MB2/4BMD 160 LA2/4

    - 4/8 Poles

    BMD 71 A4/8BMD 71 B4/8BMD 71 C4/8BMD 80 A4/8BMD 80 B4/8BMD 90 SA4/8BMD 90 LB4/8
    BMD 100 LB4/8BMD 112 MB4/8BMD 132 SB4/8BMD 132 MA4/8BMD 132 MB4/8BMD 160 MB4/8BMD 160 LA4/8

    - 2/6 Poles

    BMDA 71 B2/6BMDA 71 C2/6BMDA 80 A2/6BMDA 80 B2/6BMDA 90 SA2/6BMDA 90 LA2/6BMDA 90 LB2/6BMDA 100 LA2/6
    BMDA 100 LB2/6BMDA 112 MB2/6BMDA 132 SB2/6BMDA 132 MA2/6BMDA 132 MB2/6BMDA 160 MB2/6BMDA 160 LA2/6

    - 2/8 Poles

    BMDA 63 C2/8BMDA 71 B2/8BMDA 71 C2/8BMDA 80 A2/8BMDA 80 B2/8BMDA 90 SB2/8BMDA 90 LA2/8BMDA 90 LB2/8
    BMDA 100 LA2/8BMDA 100 LB2/8BMDA 112 MB2/8BMDA 132 SB2/8BMDA 132 MA2/8BMDA 132 MB2/8BMDA 160 MB2/8BMDA 160 LA2/8

    - 4/6 Poles

    BMDA 71 C4/6BMDA 80 A4/6BMDA 80 B4/6BMDA 90 SA4/6BMDA 90 LB4/6BMDA 100 LA4/6BMDA 100 LB4/6
    BMDA 112 MB4/6BMDA 132 SB4/6BMDA 132 MA4/6BMDA 132 MB4/6BMDA 160 MB4/6BMDA 160 LB4/6

    - 4/12 Poles

    BMDA 80 A4/12BMDA 80 B4/12BMDA 90 SA4/12BMDA 90 LA4/12BMDA 90 LB4/12BMDA 100 LA4/12BMDA 100 LB4/12
    BMDA 112 MB4/12BMDA 132 SA4/12BMDA 132 MA4/12BMDA 132 MB4/12BMDA 160 MB4/12BMDA 160 LB4/12
