GS Maintenance effectue l'entretien, révision, maintenance, et les réparations des treuils ZOLLERN GETRIEBE. Les réparations sont réalisées dans nos ateliers à Vaux le Pénil (77 Seine et Marne).

Les treuils à câble ZOLLERN GETRIEBE avec réducteurs incorporés ont fait preuve de haute efficacité dans des applications difficiles et dans des conditions défavorables.
Tous les entrainements de ZOLLERN GETRIEBE sont fabriqués selon le même système des réducteurs qui en font partie.
En fin de révision, tous les éléments sont testés sous tension à vide (moteur, codeur, ventilation, réducteur, ...).

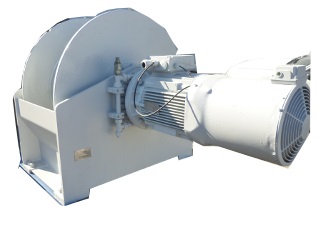

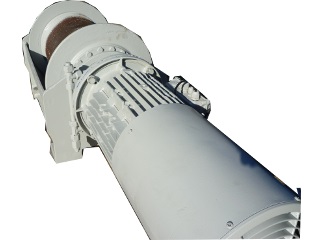

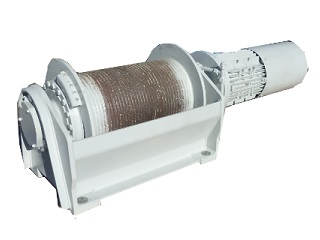

Zollern-Treuil-01Zollern-Treuil-02Zollern-Treuil-03

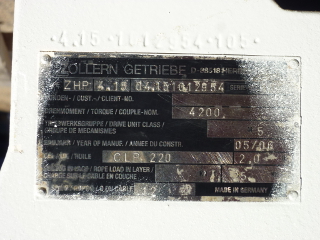

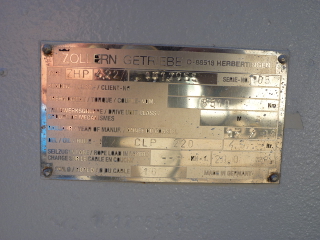

Zollern-Treuil-Plaque-Signaletique-01Zollern-Treuil-Plaque-Signaletique-02
Treuils Zollern Getriebe

Types de treuils et paramètres :

Ci-après le tableau présentant les treuils standard
ZHP 4.13ZHP 4.15
ZHP 4.19ZHP 4.20
Capacité nominale du câble au tambour10.000 N24.000 N38.000 N50.000 N
Diamètre du câble10 mm13 mm16 mm18 mm
Longueur utile du câble64,5 m92,9 m94,1 m94,8 m
Vitesse du câble (couche)55 m/min (7)60 m/min (3)42 m/min (3)38 m/min (1)

ZHP 4.22ZHP 4.24ZHP 4.25
Capacité nominale du câble au tambour60.000 N75.000 N100.000 N
Diamètre du câble20 mm20 mm
28 mm
Longueur utile du câble281,3 m117,6 m141,3 m
Vitesse du câble (couche)35 m/min (3)40 m/min (4)35 m/min (2)

Avec frein à manque de courant
ZHP 4.19ZHP 4.20ZHP 4.25
Capacité nominale du câble au tambour38.000 N
50.000 N115.000 N
Diamètre du câble16 mm18 mm22 mm
Longueur utile du câble115,9 m185 m155,9 m
Vitesse du câble (couche)42 m/min (3)38 m/min (1)28 m/min (4)
